Aten 2L-2801 Low Skew Cat 5e, özellikle uzun mesafeli analog görüntü aktarımlarında yaşanan "renk kayması" (skew) sorununu çözmek için tasarlanmış özel bir veri kablosudur. Standart ethernet kablolarından farklı olarak, video sinyalinin bileşenlerini senkronize tutarak görüntü kalitesini korur.
ATENATEN

Temel İşlevi ve Sağladığı Faydalar
  • Renk Kaymasını Önleme: Standart Cat 5e kablolarda her tel çiftinin büküm hızı farklıdır, bu da tellerin boyunun birbirinden farklı olmasına neden olur. Bu durum, kırmızı, yeşil ve mavi (RGB) sinyallerin ekrana farklı zamanlarda ulaşmasına, dolayısıyla bulanık, gölgeli veya renkleri kaymış bir görüntüye yol açar. Low Skew kablo, bu zaman farkını minimize ederek net görüntü sağlar.
  • Mesafe Uzatma: Görüntü sinyallerini standart Cat 5e kablolara göre çok daha uzak mesafelere, görüntü bozulması yaşamadan iletebilir.
  • Yüksek Bant Genişliği: 350 MHz bant genişliği desteği ile yüksek kaliteli RGB video iletimini destekler.
    ATENATEN

Teknik Özellikleri ve Farklılıkları
  • Düşük Gecikme Farkı (Low Skew): 100 metrede maksimum 20nS gecikme sapması (delay skew) ile renklerin senkronizasyonunu korur.
  • Yapı: 24 AWG som bakır iletkenlerden oluşur ve korumasız (UTP) yapıdadır.
  • Dayanıklılık: FR PVC dış kılıf ile alev geciktirici (CMR) özelliktedir.
  • Uyumluluk: Aten analog Cat 5 video uzatıcılar, KVM mesafe uzatma cihazları ve Cat 5 KVM switch'ler ile tam uyumludur.
    ATENATEN

Avantajları ve Tercih Sebepleri
  • Görüntü Netliği: Özellikle 150 metre ve üzeri mesafelerde standart kablolarda oluşan "ghosting" (hayalet görüntü) efektini ortadan kaldırdığı için tercih edilir.
  • Maliyet Etkinliği: Çok pahalı ve kaba olan geleneksel VGA kabloları yerine ince ve uygun maliyetli bir çözüm sunar.
  • Kolay Kurulum: Esnek yapısı sayesinde kanal içinden geçirilmesi ve sonlandırılması standart ağ kabloları kadar kolaydır.


Kullanım Alanları ve Çözüm Olduğu Problemler
  • Dijital Bilgilendirme (Digital Signage): Mağaza, havalimanı veya sergi alanlarında ekranlara uzak mesafeden yüksek kaliteli görüntü aktarımı.
  • Veri Merkezleri ve Sistem Odaları: Sunucuların KVM switch'ler aracılığıyla uzak bir konsoldan yönetilmesi gereken durumlar.
  • Endüstriyel Kontrol Odaları: Bilgisayarların gürültülü veya tehlikeli ortamlardan uzak, güvenli bir merkezde toplandığı kurulumlar.
  • Eğitim Kurumları: Sınıflardaki projeksiyon cihazlarına merkezi bir noktadan görüntü gönderilmesi.
    ATENATEN
  • Yüksek kalite RGB görüntü iletimi
  • 350 MHz bantgenişliği
  • 305 metrelik rulo
  • Gecikme: 1 ~ 350 MHz 20nS/100 metre maksimum
  • Dış Kılıf Hammaddesi: FR PVC
  • Zırhsız
  • İletken Hammaddesi: 24 AWG
  • ATEN analog Cat 5 görüntü uzatma cihazları, KVM sinyal uzatma cihazları ve Cat 5 KVM switchlerle birliklte kullanılır.
  • UL, ETL onaylı

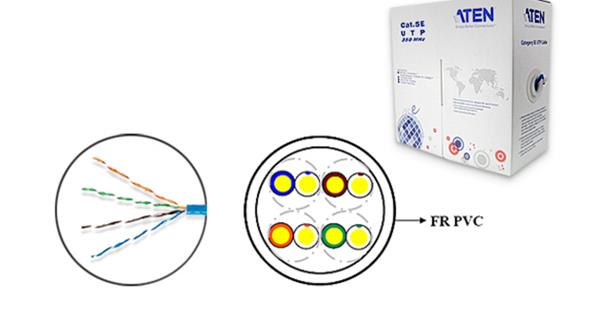

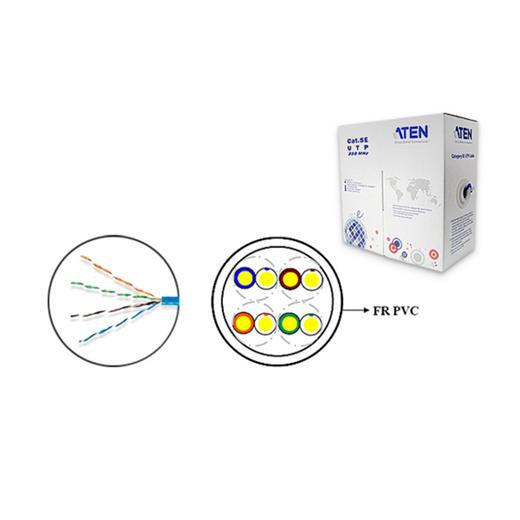

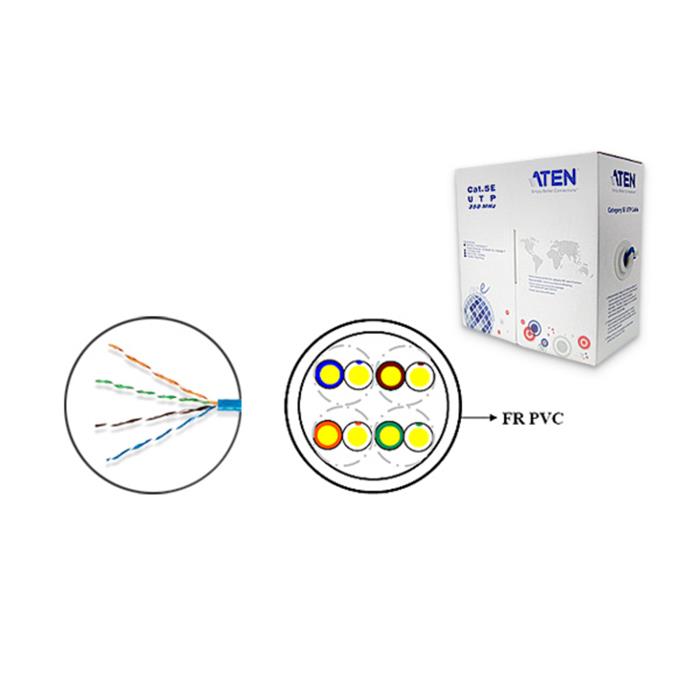

Construction

Connectors Size 24 AWG
Construction Solid bare copper
Cond. Diam. 1/0.492±0.02 mm
Insulation Avg. Thick. 0.195 mm
Min. Thick. 0.185 mm
Diameter 0.880 ± 0.02 mm
Material HDPE
Color codes 1.Blue × White/Blue stripe
2.Orange × White/Orange stripe
3.Green × White/Green stripe
4.Brown × White/Brown stripe
Shielded Pair stranded 2 cores stranded
Assembly stranded 4 pair stranded
Jacketed Avg. Thick. 0.45 mm
Min. Thick. 0.41 mm
Diameter 4.80 ± 0.20 mm
Material FR PVC
Color Blue or other color


Electrical & Physical Properties

Item 24AWG × 4p
Cable Length 305 m/ 1000 ft
Conductor Resistance 9.38 Ohm/100m/20°C Max.
Mutual Capacitance 56 Pf/M Max.
Dielectric Strength Ac 1.5 Kv/2 Sec.
Spark Test 2.5 Kv
Insulation Unaged Tensile Strength 2400 Psi Min. (1.69 Kg/M(mxm))
Elongation 300% Min.
Aged Tensile Strength Unaged Min. 75%(100°C×48hrs)
Elongation Unaged Min. 75%(100°C×48hrs)
Jacketed Unaged Tensile Strength 2000 Psi Min.(1.41 Kg/M(mxm))
Elongation 100% Min.
Aged Tensile Strength Unaged Min. 85%(100°C×240hrs)
Elongation Unaged Min. 50%(100°C×240hrs)
Insulation Shrinkback 150m/M, 121°C±1°C×1hr?9.5m/M
Cold Bend Test -20°C×4hrs No.Crack
Flame Retardant Test CMR
Ac Leakage Current Througt Overall Jacket Ac 1500v?10 Ma
Dc Resistance Unbalance 5% Max.
Pair-To-Ground Capacitance Unbalance 330 Pf/100m Max.
Characteristic Impedance 1 - 350 Mhz 100±15 Ohms
Structural Return Loss 350 Mhz 10.6db Min.
Propagation Delay 350 Mhz 536ns/100m Max.
Delay Skew 1 - 350 Mhz 20ns/100m Max.
Weight 9.8 KG
